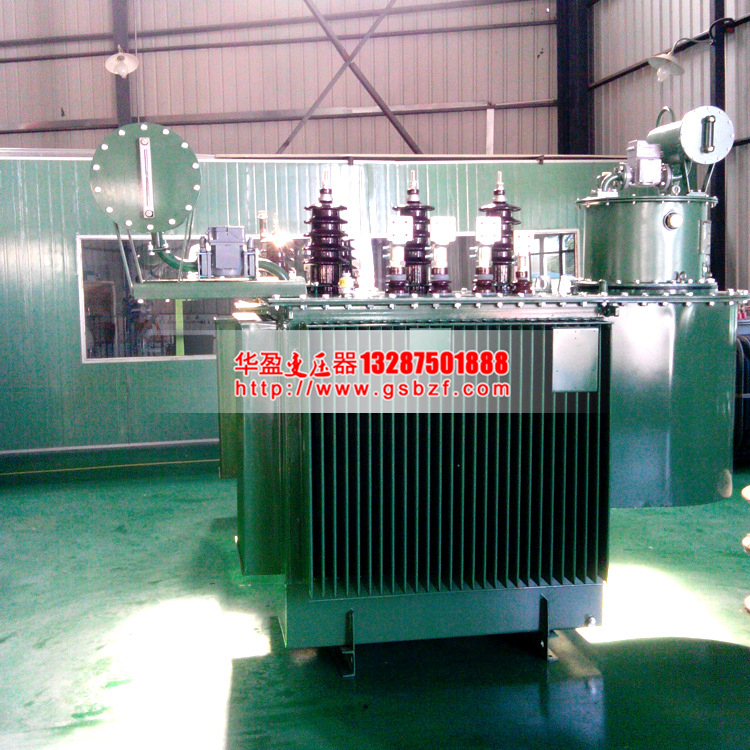

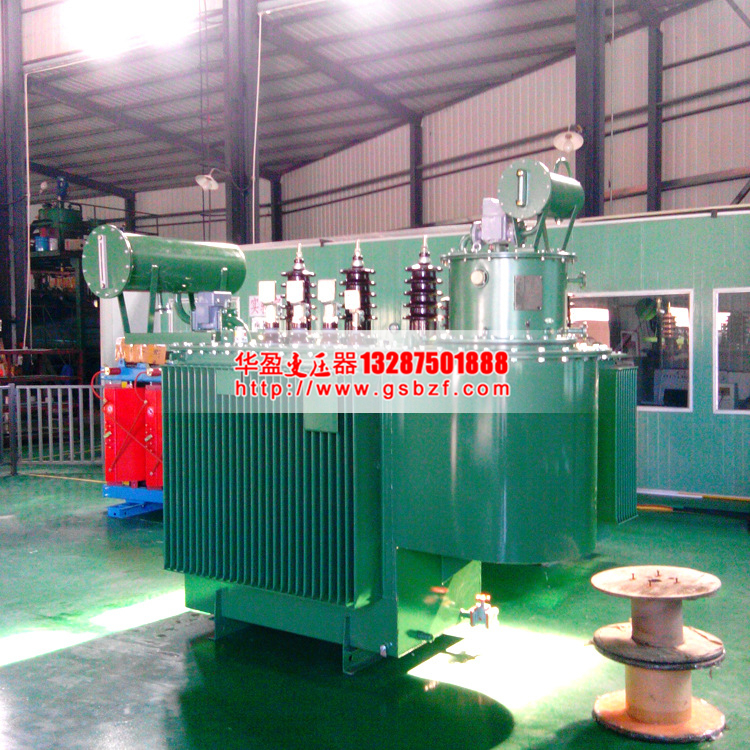

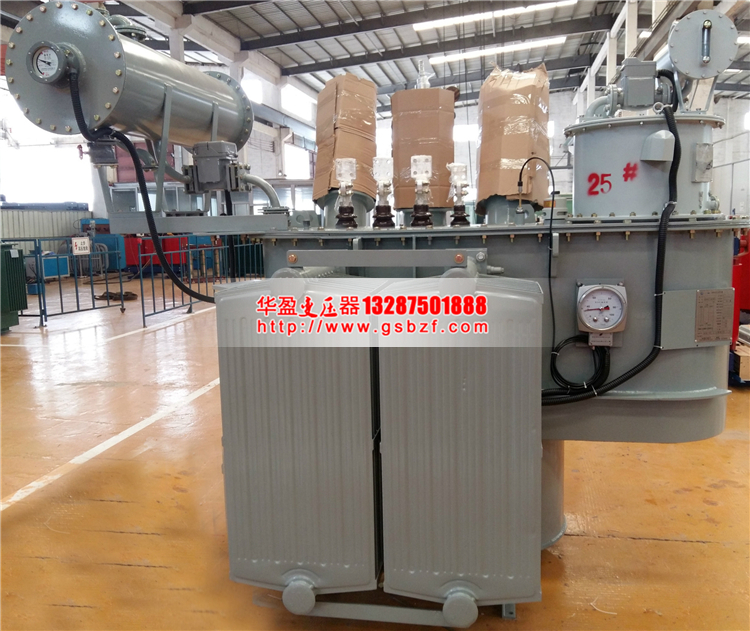

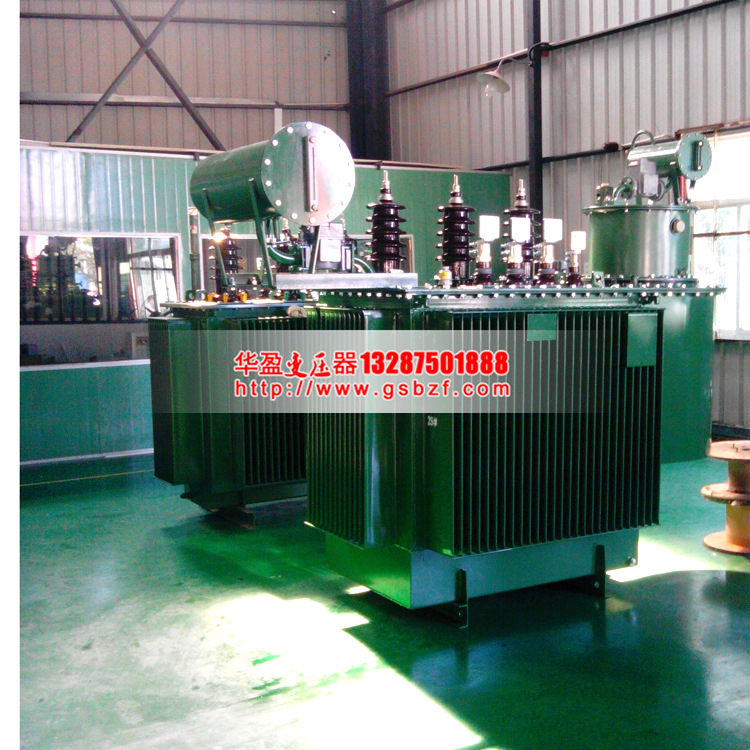

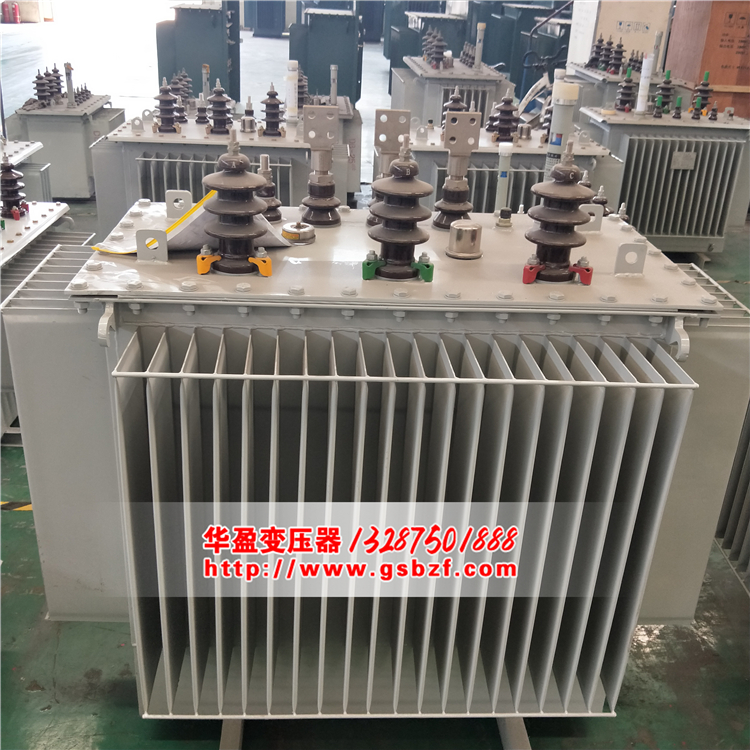

有載調壓變壓器

　　我公司多年來采用優質材料和工藝技術專業生產0.16~10KVA之間有載調壓調容變壓器，是我公司參照西門子公司同類產品研制開發數控系統用變壓器，產品外形的安裝尺寸已經標準化，與西門子4AP系列通用，產品符合VDE0550、IEC439、JB5555、GB5226等國際、國家標準。有載調壓調容變壓器廣泛用于交流50~60Hz, 輸入、輸出電壓不超過500V的各種三相供電場合。

華盈有載調壓調容變壓器結構特征
　1. 調容配電變壓器是一種具有大小兩個容量，并可根據負荷大小，利用特制的調容開關來變換繞組的聯結方式，進行無勵磁調整運行容量的配電變壓器。

　2. Y-D變換調容配電變壓器在大容量時，三相高壓繞組接成角形（D），小容量時三相高壓繞組接成星形（Y）。

　3. 調容變壓器操作比較方便，只需要調整一下調容開關即可。在開關上面標有六個數字，分別表示變壓器的六種運行狀態，其中“1”、“2”、“3”為大容量運行狀態，“4”、“5”、“6”為小容量運行狀態，可以根據負荷情況和電網電壓的需要進行調整。

　4. 在大小容量時的短路阻抗基本上是接近于標準值的，從這個角度出發，在選擇大小容量組合時，小容量應選為大容量的三分之一左右，這也正適應了小容量用在負載率低的狀況下。這是調容配電變壓器的一大特點。

容量 (kVA)	電壓組合			聯結組標號	空載損耗(W)	負載損耗(W)	空載電流(%)	短路阻抗(%)
容量 (kVA)	高壓(kV)	高壓分接范圍	低壓 (kV)	聯結組標號	空載損耗(W)	負載損耗(W)	空載電流(%)	短路阻抗(%)
30/5	6 6.3 10 10.5 11	±5%	0.4	Yyn0 或or Dyn11	100/30	630/130	2.1/4.0	4.0
30/10					100/60	630/260	2.1/3.0
50/10					130/60	910/260	2.0/3.0
50/20					130/95	910/460	2.0/3.5
80/20					180/95	1310/460	1.8/3.5
80/30					180/100	1310/630	1.8/2.1
100/30					200/100	1580/630	1.6/2.1
100/40					200/120	1580/790	1.6/2.1
160/50					280/130	2310/910	1.4/2.0
160/63					280/150	2310/1090	1.4/1.9
200/50					340/130	2730/910	1.3/2.0
200/80					340/180	2730/1310	1.3/1.8
315/80					480/180	3830/1310	1.1/1.8
315/100					480/200	3830/1580	1.1/1.6
